| Контактор электромагнитный ТКПД-114В предназначен для коммутации цепей постоянного тока. В номинальном режиме контактор рассчитан на работу с постоянным включением. Конструктивно контактор имеет ярмо, состоящее из угольника с прикрепленными к нему сердечником и планкой, посредством которой контактор крепится к месту установки. На сердечнике ярма закреплена втягивающая катушка, а на угольнике посредством скобы якорь. На якоре крепится изоляционная колодка, несущая подвижной главный контакт. Неподвижный главный контакт с дугогасительной системой собирается на изоляционном основании, которое в свою очередь крепится к угольнику ярма. Дугогасительная система состоит из дугогасительной катушки и полюсов. Осмотр контактора и его обслуживание можно проводить только после снятия напряжения с главной цепи и цепи управления. Контактор изготавливается только для переднего присоединения проводов. |
|
| Условное обозначение контактора ТКПД-114ВУ3 | Состав контактора |
 |
|
|
ТК — тяговый контактор; П — постоянного тока; Д - величина контактора; 1 — серия; 1 — количество главных контактов; 4 — ток контактора - 400А; В — конструктивное исполнение; У3 - климатическое исполнение. |

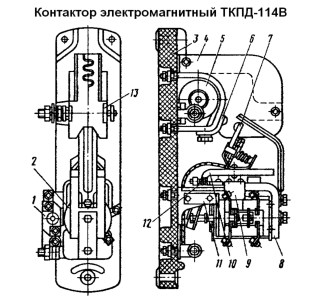

1. вспомогательный контакт; 2. втягивающая катушка; 3. основание; 4. дугогасительная камера; 5. дугогасительная катушка; 6. неподвижный контакт; 7. подвижной контакт; 8. ярмо; 9. кронштейн; 10. якорь; 11. угольник; 12. пружина; 13. пластина полюса. |
 |
|
| Технические данные | |
 |
|
| ТКПД-114 | |
| Номинальный ток, А | 400 |
| Номинальное напряжение, В | 220 |
| Количество главных контактов | 1з |
| Контакты | |
| Раствор, мм | 16 |
| Провал, мм | 6 |
| Начальное нажатие, Н | 15 |
| Конечное нажатие, Н | 32 |
| Катушка | |
| Напряжение номинальное, В | 75 |
| Марка провода | ПЭВ-1 |
| Диаметр неизолированного провода, мм | 0,44 |
| Число витков | 6840 |
| Сопротивление при 20°С, Ом | 143 |
| Масса, кг | 11 |
